SLH844(ESR)
典型應用:
◆鋅、鋁、鎂、銅等合金材料壓鑄模。
適用模具:
◆適合壓鑄模具
◆適合用水冷卻的熱鍛模具
◆適合薄壁塑料模具
性能特點(diǎn):
◆通用型鉻-鉬系熱作模具鋼
◆600℃下具有高強度、高抗熱疲勞性能
◆高溫韌性?xún)?yōu)于鎢系熱作鋼
退火態(tài)組織

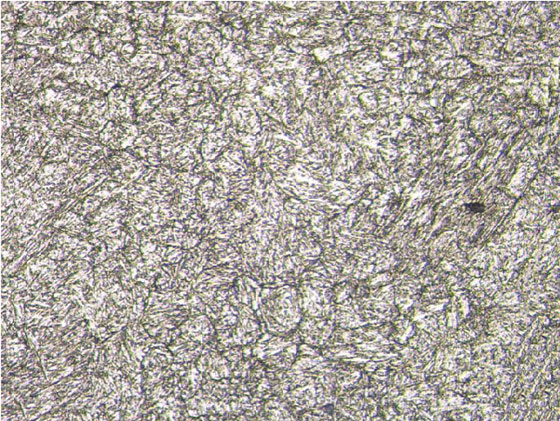

淬回火態(tài)組織
化學(xué)成分
| SLH844(ESR) |
交貨狀態(tài)(硬度) |
化學(xué)成分（%） |
| C |
Si |
Mn |
Cr |
Mo |
V |
| 退火態(tài)≤228HB |
0.38 |
1.0 |
0.5 |
5.0 |
1.2 |
1.0 |

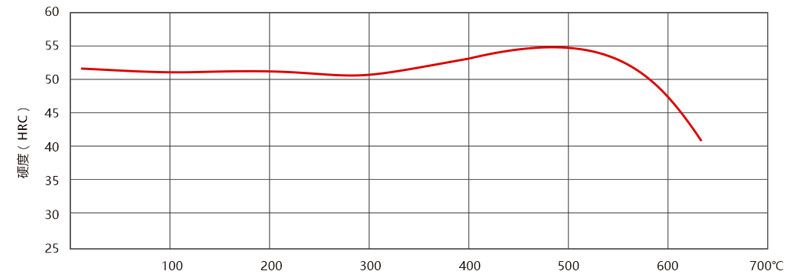

回火曲線(xiàn)圖
物理性能
| 在室溫及高溫的數據 |
| 溫度（℃） |
20℃ |
400℃ |
600℃ |
| 密度（kg/m³） |
7,800 |
7,700 |
7,600 |
| 彈性模量（MPa） |
210,000 |
180,000 |
145,000 |
| 線(xiàn)膨脹系數（10-6m / mk） |
11.0 |
11.8 |
12.4 |
| 熱傳導系數（W/m·k） |
-- |
31 |
32 |
機械性能
| 在室溫時(shí)的抗拉強度 |
| 硬度 |
44HRC |
48HRC |
52HRC |
| 抗拉強度（MPa） |
1,450 |
1,610 |
1,880 |
| 0.2%屈服強度（MPa） |
1,180 |
1,360 |
1,530 |
| 延伸率（%） |
12.5 |
12.5 |
12.2 |
| 斷面收縮率（%） |
54 |
53 |
50 |
|
