SLH867(ESR)
典型應(yīng)用:
◆鋅、鋁、鎂、銅等合金材料壓鑄模。
適用模具:
◆適合對壽命有高要求的壓鑄模具
◆適合用水冷卻的熱鍛模具
性能特點:
◆高鉬型鉻-鉬系熱作模具鋼
◆極佳的抗熱龜裂性、熱耐磨性
◆優(yōu)良的高溫強度及抗裂紋擴展能力

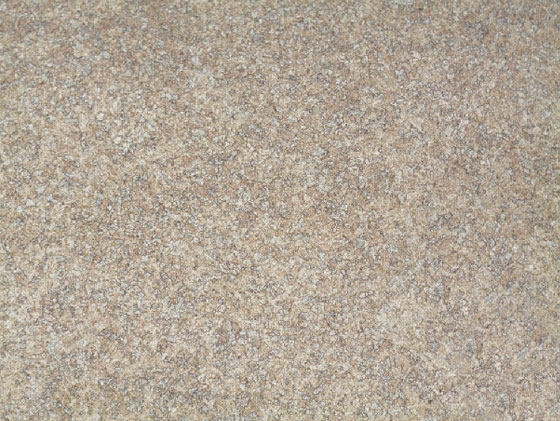

退火態(tài)組織

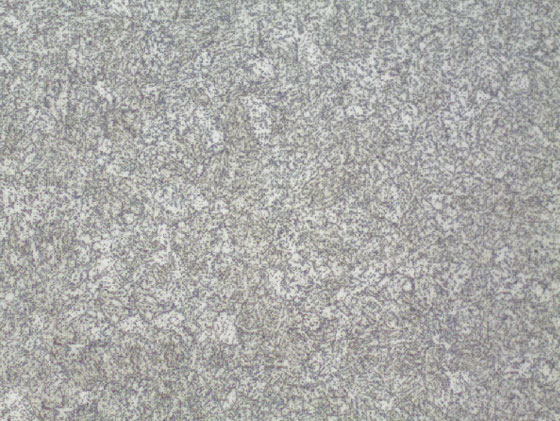

淬回火態(tài)組織
化學(xué)成分
| SLH867(ESR) |
交貨狀態(tài)(硬度) |
化學(xué)成分（%） |
| C |
Si |
Mn |
Cr |
Mo |
V |
| 退火態(tài)≤228HB |
0.38 |
1.0 |
0.5 |
5.0 |
3.0 |
0.5 |

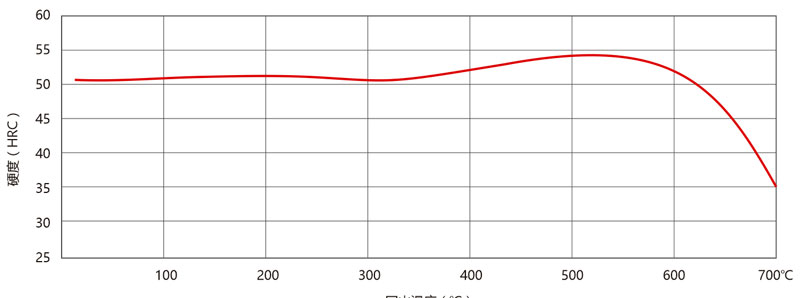

回火曲線圖
物理性能
| 在室溫及高溫的數(shù)據(jù) |
| 溫度（℃） |
20℃ |
400℃ |
600℃ |
| 密度（kg/m³） |
7,800 |
7,700 |
7,600 |
| 彈性模量（MPa） |
210,000 |
180,000 |
145,000 |
| 線膨脹系數(shù)（10-6m / mk） |
-- |
12.7 |
13.2 |
| 熱傳導(dǎo)系數(shù)（W/m·k） |
-- |
31 |
31.5 |
機械性能
| 在室溫時的抗拉強度 |
| 硬度 |
44HRC |
48HRC |
52HRC |
| 抗拉強度（MPa） |
1,550 |
1,760 |
1,920 |
| 0.2%屈服強度（MPa） |
1,210 |
1,380 |
1,540 |
| 延伸率（%） |
12.4 |
12.4 |
12.1 |
| 斷面收縮率（%） |
52 |
51 |
50 |
|
